前回木造建築物の壁量についてお話ししましたので、今回は必要壁量についてお話ししたいと思います。必要壁量とは、建物に外力（地震力と風圧力）が加えられた際、それに対抗するのに必要な壁の量のことで、建物の大きさに対して壁係数*（表1・表2を参照）を掛けることで算出されます。

*壁係数…建築基準法施行令第46条2号および3号により制定

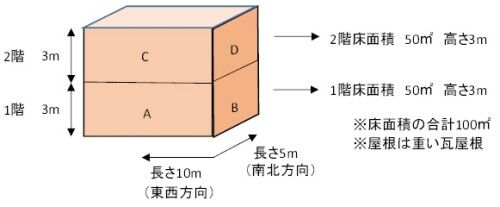

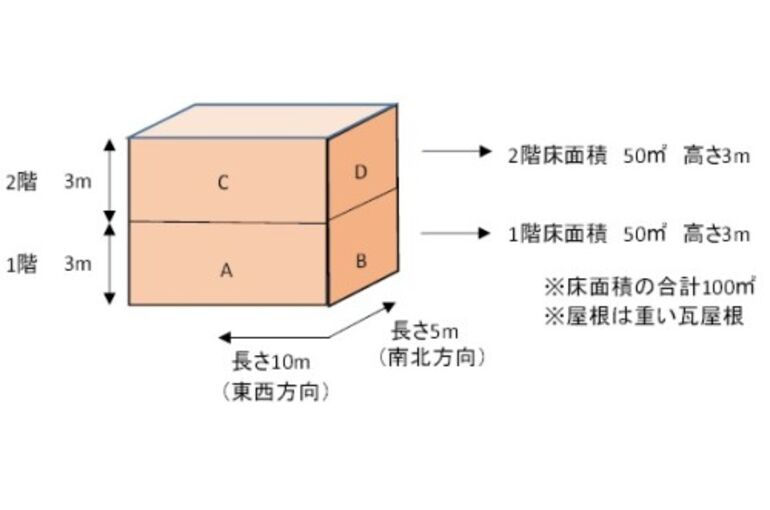

例えば、こんな四角い２階建ての木造住宅があったとします。

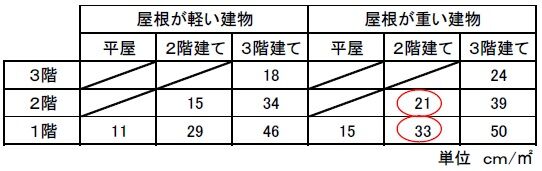

●地震力による壁係数（表1）















●壁圧力による壁係数（表2）











～ここから実際の計算に入ります。～



ステップ1：地震力による必要壁量を計算します。

●地震力による必要壁量の計算式

→　各階の床面積　×　壁係数



今回の建物は、

1階      50㎡×33＝1650                      1650 cm →16.5ｍ

2階      50㎡×21＝1050                      1050 cm →10.5ｍ

※地震力は長さ5ｍの方向（東西方向）にも5ｍの方向（南北方向）にも同じ壁量が必要になります。



ステップ2：風圧力による必要壁量を計算します。

●風圧力による必要壁量の計算式

→　各階外壁の見附面積*　×　壁係数

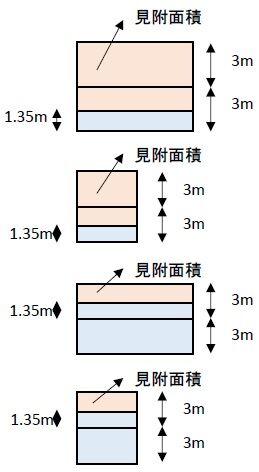

見附面積…1階床から1.35m上に線を引き、それより上の部分の垂直面積を指す。

風圧力による必要壁量は、見附面積に対して算出する。

◇立体イメージ◇



A：1階10ｍの面

（3＋3－-1.35）×10＝46.5㎡

46.5×50＝2325cm　→23.25ｍ

B ：1階5ｍの面

（3＋3－1.35）×5＝23.25㎡

23.25×50＝1162.5cm　→11.625ｍ



C：2階10ｍの面

（3－1.35）×10＝16.5㎡

16.5×50＝825 cm →8.25ｍ



D：2階5ｍの面

（3－1.35）×＝8.25㎡

8.25×50＝412.5 cm →4.125ｍ





ステップ3：地震力による必要壁量と風圧力による必要壁量を比較します。

地震力と風圧力による各階・各方向（壁面）の必要壁量が算出したところで、

各々の必要壁量を比較し、壁量が多い方を必要壁量とします。





















上記より、

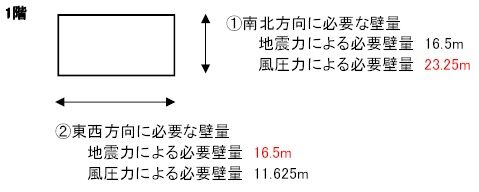

１階の東西方向の必要壁量は、地震力により　16.5ｍ　必要になります。・・・①

１階の南北方向の必要壁量は、風圧力により　23.25ｍ　必要となります。・・・②





















上記より、

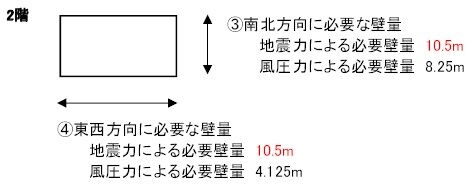

２階の南北方向の必要壁量は、地震力により　10.5ｍ　必要となります。・・・③

２階の東西方向の必要壁量は、地震力により　10.5ｍ　必要になります。・・・④



まとめ

上記で算出した必要壁量を建物全体にバランスよく配置することで、災害に強く耐震性の高い建物になるわけです。皆様はこの計算方法を見てお気付きになるでしょうか。



地震力と風圧力を比べて大きい方を必要壁量としているということは、

強風と地震が同時に来ることは考慮していないのです。



計算上の必要壁量ギリギリでは少し怖いかもしれませんね。新築でも耐震改修工事でも信頼できる会社に依頼し、きちんと話し合い極力理解した上で、工事をすることが重要です。ぜひ一度弊社にご相談ください。



次回は、平成12年に改正された建築基準法に準拠した「構造用金物」についてお話ししたいと思います。
